Радиоуправление Telecrane F24-60 / A24-60
Также в каталогах: F2460 · A2460 · Ф24-60
2 джойстика · 5 скоростей · 1 передатчик + 1 приёмник
57 350 ₽75 600 ₽цена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси2 джойстика + 6 кнопок
Скорости5 скоростей
ЗащитаIP65
Дальностьдо 100 м
Технические характеристики
| Управление | 2 пятискоростных джойстика + 6 кнопок |
|---|---|
| Скорости | 5 фиксированных ступеней |
| Комплект | 1 передатчик + 1 приёмник |
| Питание | 48/110/220/380 В AC или 12–24 В DC |
| Дальность | до 100 м |
| Защита | IP65 |
| Температура | −35…+75 °C |
| Применение | башенные краны, бетононасосы |
Чем отличается от соседних моделей
| Параметр | F24-60Текущая модель | F24-60+ — 2 джойстика | F24-60N — 2 джойстика |
|---|---|---|---|
| Органы управления | 2 джойстика + 6 кнопок | 2 джойстика + 6 кнопок | 2 джойстика + 6 кнопок |
| Ступени команды | 5 фиксированных ступеней | 5 фиксированных ступеней | 5 фиксированных ступеней |
| Селекторы | По исполнению | 4 переключателя | По исполнению |
| Задача | Ступенчатое джойстиковое управление | Джойстики и выбор режимов селекторами | Джойстиковая N-версия по проекту |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | IP65 | IP65 | IP65 |
Два джойстика с пятью фиксированными ступенями отличаются от кнопочных систем способом выдачи команд. Это не непрерывное аналоговое регулирование; версии 60N и 60+ сверяют отдельно по выходам.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

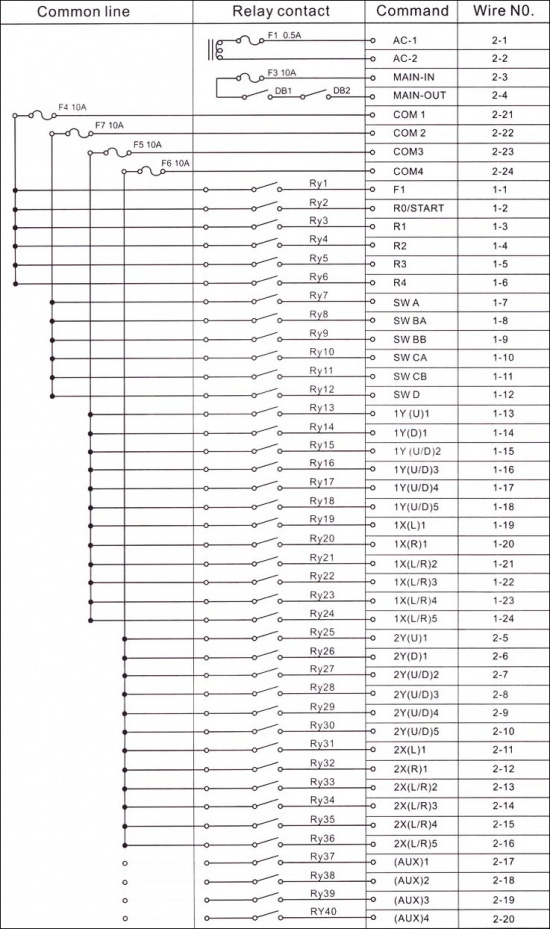

Схема подключения F24-60
Совместимость F24-60 определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Запросить схему по маркировке приёмникаСовместимость и применение
Башенный кран: ступенчатые команды осей по согласованной матрице.
Для башенного кранаТехнологическая машина: два джойстика и шесть дополнительных кнопок при совместимых входах.
Пульт управления краном
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление F24-60 — описание
F24-60 — джойстиковая система с двумя двухосевыми органами управления, пятью фиксированными ступенями и шестью дополнительными кнопками. Отклонение рукоятки проходит последовательные механические позиции, которым назначают отдельные команды скорости. Это не бесступенчатый аналоговый сигнал: привод и приёмник должны понимать конкретную ступенчатую схему. Такой формат применяют на башенных кранах и бетононасосах, где оператору удобно объединить несколько направлений на двух джойстиках. Реальная пригодность определяется числом осей, логикой нейтрали и выходами машины.
Карточка предусматривает один передатчик и один приёмник. Для приёмной части доступны 48/110/220/380 В AC либо 12–24 В DC. Заявлены защита IP65, температура от −35 до +75 °C и дистанция до 100 метров. Помимо двух джойстиков имеются шесть кнопок для согласованных вспомогательных команд. Ни одна из них не должна получать функцию по предположению: при сложной технике важны режим фиксации, блокировки, состояние после отпускания и взаимосвязь с выбранной ступенью каждого джойстика.
Для расчёта F24-60 подготовьте карту осей: направление отклонения, ступени 1–5, нужный выход, разрешающие условия и возврат в нейтраль. Затем перечислите шесть кнопочных функций и напряжение цепей управления. Полезны электрическая схема машины, фотографии старого пульта и приёмника, а также описание желаемой эргономики. Мы проверим, соответствует ли базовая версия задаче, или нужно сравнивать F24-60N либо F24-60+. После монтажа каждую ось испытывают отдельно на всех ступенях, затем проверяют совместные движения и EMS по программе пусконаладки. Результат заносят в протокол. Подготовка такой матрицы важнее самого числа джойстиков.
Вопросы о F24-60
У F24-60 бесступенчатое пропорциональное управление?
Нет, в карточке указаны пять фиксированных ступеней. Каждому положению джойстика назначается дискретная команда. Возможность реализовать нужные скорости зависит от входов привода и конфигурации приёмника.
Какие данные нужны для настройки двух джойстиков?
Для каждого направления следует описать пять ступеней, нейтраль, выходы и блокировки. Отдельно перечисляют шесть кнопочных функций, напряжение управления и допустимые совместные движения машины.
Чем базовый F24-60 отличается от версии 60+?
Версия Plus имеет отдельно подтверждённую расширенную панель с четырьмя селекторами наряду с двумя джойстиками и шестью кнопками. Конкретный выбор делают по функциональной матрице, а не по суффиксу.
