F24 PROПод заказ
F24-12D Pro — 12 кнопокНовое поколение · 12 кнопок · 2 скорости
60 500 ₽63 670 ₽без НДС

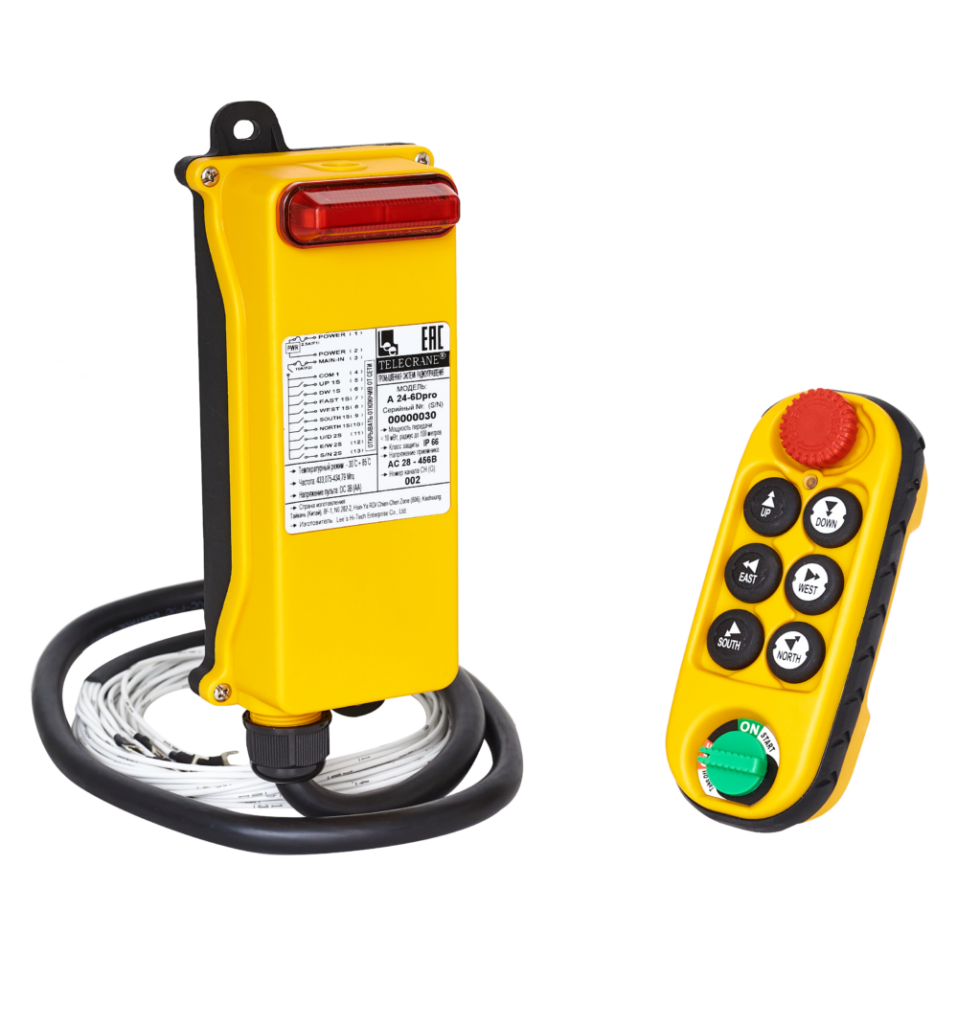

На фото F24-6D Pro, 6 кнопок. Фото F24-10D Pro уточняем перед заказом.
F24 PRO · 2 скоростиПод заказ
Радиоуправление Telecrane F24-10D Pro / A24-10D Pro
Новое поколение · 10 кнопок · 2 скорости
58 150 ₽61 210 ₽цена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси10 кнопок (2 скорости)
Скорости2 скорости
Защитапульт IP67 / приёмник IP66
Дальностьдо 100 м
Технические характеристики
| Кнопки | 10 двухскоростных + ключ-старт + EMS |
|---|---|
| Скорости | 2 скорости |
| Радиочасть | PLL, автовыбор канала TDFS |
| Комплект | 1 передатчик + 1 приёмник |
| Питание | 48/110/220/380 В AC или 12–24 В DC |
| Дальность | до 100 м |
| Защита | пульт IP67 / приёмник IP66 |
| Температура | −30…+85 °C |
| Питание пульта | 2 × AA |
Чем отличается от соседних моделей
| Параметр | F24-6D Pro — 6 кнопок | F24-8D Pro — 8 кнопок | F24-10D ProТекущая модель | F24-12D Pro — 12 кнопок |
|---|---|---|---|---|
| Органы управления | 6 кнопок (2 скорости) | 8 кнопок (2 скорости) | 10 кнопок (2 скорости) | 12 кнопок (2 скорости) |
| Ступени команды | 2 скорости | 2 скорости | 2 скорости | 2 скорости |
| Пары направлений, максимум | 3 | 4 | 5 | 6 |
| Задача | Три двухступенчатые пары в серии Pro | Восемь команд в системе Pro | Расширенная карта из десяти кнопок Pro | Полная двенадцатикнопочная раскладка Pro |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | пульт IP67 / приёмник IP66 | пульт IP67 / приёмник IP66 | пульт IP67 / приёмник IP66 | пульт IP67 / приёмник IP66 |
Десять двухступенчатых клавиш подходят, когда возможностей Pro 8D недостаточно. Указанные IP67 и IP66 относятся к разным частям комплекта, а не к одной общей степени защиты.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

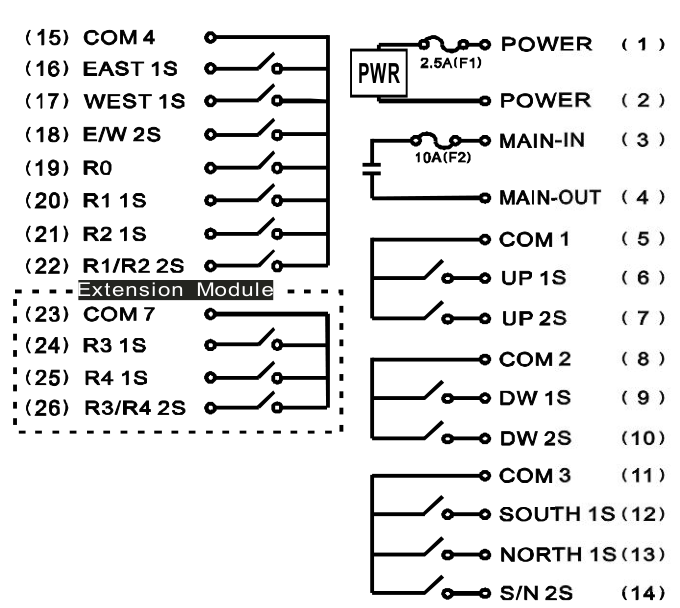

Схема подключения F24-10D Pro
Совместимость F24-10D Pro определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Запросить схему по маркировке приёмникаСовместимость и применение
Мостовой кран с дополнительным механизмом: десять двухступенчатых команд Pro.
Для мостового кранаКозловой кран с оснасткой: расширенная карта выходов и согласование радиочасти PLL/TDFS.
Для козлового крана
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление F24-10D Pro — описание
F24-10D Pro совмещает десять двухступенчатых кнопок и радиоплатформу PRO. Такая панель подходит расширенной схеме: до пяти пар направлений либо меньшему числу движений с отдельными вспомогательными командами. Индексы F24 и A24 используются в разных каталогах для этой линейки; для технического подбора важнее полный суффикс 10D Pro и маркировка конкретного комплекта. Ключ запуска и EMS расположены отдельно. Каждая ступень рабочей клавиши должна иметь определённый сигнал и понятное назначение.
PLL и TDFS предназначены для выбора канала с низким уровнем помех. Это особенно полезно на площадке с несколькими кранами, но совместная работа требует реестра оборудования и проверок после любых изменений. Передатчик заявлен с IP67, приёмник — IP66; температурные пределы составляют −30…+85 °C, дальность — до 100 метров. Пульт питается двумя AA. Для приёмника в каталоге доступны варианты 48/110/220/380 В AC и 12–24 В DC, которые нельзя смешивать без проверки исполнения.
Десять команд создают широкий выбор, но увеличивают стоимость ошибки в документации. Версию комплекта обязательно фиксируют документально. До заказа подготовьте карту кнопок с обеими ступенями, выходами, блокировками и состоянием после отпускания. Отдельно укажите, какие команды относятся к главному и вспомогательному механизму, чтобы маркировка не была двусмысленной. Мы сопоставим данные с F24-10D Pro и сформируем предложение. На объекте испытания проводят по подписанному листу: последовательно проверяют команды, EMS, восстановление после останова и устойчивость радиосвязи. Если функциональная матрица укладывается в восемь клавиш, F24-8D Pro будет проще для оператора.
Вопросы о F24-10D Pro
Когда требуется десятикнопочный F24-10D Pro?
Когда утверждённой схеме недостаточно восьми рабочих клавиш, например из-за пятой пары направлений или отдельных вспомогательных функций. Решение подтверждают таблицей сигналов, а не только перечнем механизмов.
Что делает система TDFS в A24-10D Pro?
Она автоматически выбирает частотный канал с низким уровнем помех. Это функция радиосвязи; она не назначает кнопки, не создаёт блокировки крана и не заменяет проверку совместной работы всех систем на площадке.
Как оформить сложную раскладку десяти кнопок?
Для каждой позиции указывают подпись, первую и вторую ступень, релейный выход, тип действия и запрещённые сочетания. Эту таблицу согласуют до поставки и используют как основу приёмочного протокола после монтажа.
