Радиоуправление Telecrane F24-12D Pro / A24-12D Pro
Новое поколение · 12 кнопок · 2 скорости
60 500 ₽63 670 ₽цена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси12 кнопок (2 скорости)
Скорости2 скорости
Защитапульт IP67 / приёмник IP66
Дальностьдо 100 м
Технические характеристики
| Кнопки | 12 двухскоростных + ключ-старт + EMS |
|---|---|
| Скорости | 2 скорости |
| Радиочасть | PLL, автовыбор канала TDFS |
| Комплект | 1 передатчик + 1 приёмник |
| Питание | 48/110/220/380 В AC или 12–24 В DC |
| Дальность | до 100 м |
| Защита | пульт IP67 / приёмник IP66 |
| Температура | −30…+85 °C |
| Питание пульта | 2 × AA |
Чем отличается от соседних моделей
| Параметр | F24-6D Pro — 6 кнопок | F24-8D Pro — 8 кнопок | F24-10D Pro — 10 кнопок | F24-12D ProТекущая модель |
|---|---|---|---|---|
| Органы управления | 6 кнопок (2 скорости) | 8 кнопок (2 скорости) | 10 кнопок (2 скорости) | 12 кнопок (2 скорости) |
| Ступени команды | 2 скорости | 2 скорости | 2 скорости | 2 скорости |
| Пары направлений, максимум | 3 | 4 | 5 | 6 |
| Задача | Три двухступенчатые пары в серии Pro | Восемь команд в системе Pro | Расширенная карта из десяти кнопок Pro | Полная двенадцатикнопочная раскладка Pro |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | пульт IP67 / приёмник IP66 | пульт IP67 / приёмник IP66 | пульт IP67 / приёмник IP66 | пульт IP67 / приёмник IP66 |
Двенадцать кнопок дают максимальную раскладку Pro в каталоге. Если нужны только восемь или десять команд, младшие модели проще разметить под задачу.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

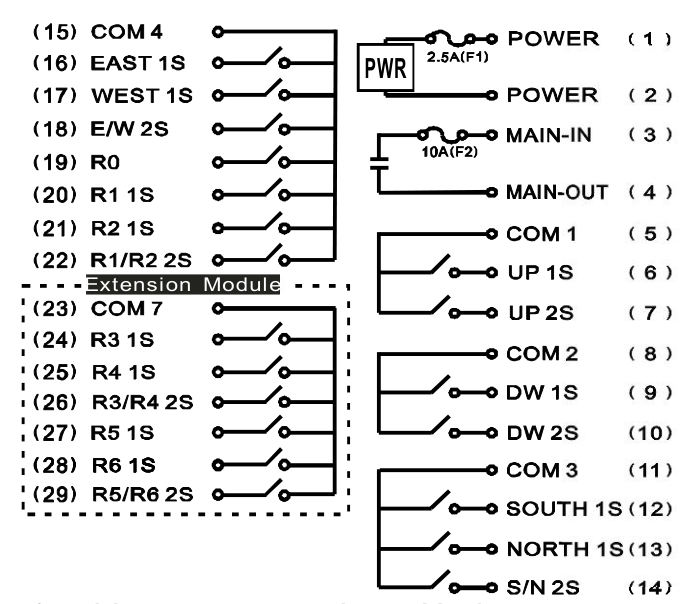

Схема подключения F24-12D Pro
Совместимость F24-12D Pro определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Запросить схему по маркировке приёмникаСовместимость и применение
Мостовой кран с несколькими механизмами: до шести двухступенчатых пар Pro.
Для мостового кранаКозловой кран: двенадцать рабочих команд с проверкой взаимных блокировок.
Для козлового крана
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление F24-12D Pro — описание
F24-12D Pro — максимальная по числу кнопок конфигурация PRO в текущем каталоге. Двенадцать двухступенчатых клавиш позволяют реализовать до шести пар направлений или сложную комбинацию движений и технологических функций. Это вариант для проекта с детальной картой сигналов, а не универсальный пульт «на все случаи». Отдельные ключ-старт и EMS дополняют рабочие команды. Обозначение A24-12D Pro встречается на российском рынке; обе записи нужно сопоставлять с полной заводской маркировкой передатчика и приёмника.
Серия PRO использует PLL и автоматический выбор канала TDFS. Заявленная защита составляет IP67 для ручного пульта и IP66 для приёмной части, рабочая температура — от −30 до +85 °C, дальность — до 100 метров. Передатчик питается двумя AA. Приёмник заказывается под одну из доступных командных цепей: 48/110/220/380 В AC или 12–24 В DC. Для сложного крана важно документировать не только напряжение, но и версию конфигурации, чтобы последующее обслуживание не опиралось на память сотрудников.
Перед запросом F24-12D Pro составьте таблицу всех двадцати четырёх возможных ступеней, даже если часть из них не используется. Резерв также заранее обозначают однозначно. Отметьте режимы выбора, фиксацию, взаимные запреты и поведение при отпускании. Мы проверим, укладывается ли задача в эту модель, и укажем параметры комплекта в КП. Ввод в эксплуатацию требует пошагового протокола с участием ответственного за электрооборудование: тестируются команды, переходы скоростей, EMS и радиосвязь. Если значительная часть кнопок резервная, меньшая версия Pro может снизить когнитивную нагрузку и упростить поиск неисправностей.
Вопросы о F24-12D Pro
Для каких проектов выбирают F24-12D Pro?
Для систем, где подтверждено большое число двухступенчатых команд и возможностей версий на шесть, восемь или десять кнопок недостаточно. Подбор требует полной карты выходов, режимов и блокировок.
Сколько ступеней нужно описать для двенадцати кнопок?
У каждой рабочей клавиши две ступени, поэтому в функциональной таблице проверяют до двадцати четырёх состояний. Неиспользуемые состояния тоже отмечают, чтобы монтажник не назначил их по предположению.
Как контролировать конфигурацию A24-12D Pro после запуска?
Хранят актуальную схему, карту кнопок, маркировку комплекта и подписанный протокол испытаний. Любое изменение программы или оборудования фиксируют и повторно проверяют, особенно если на площадке работает несколько радиосистем.
