TeleRangerПод заказ
TR1-12D — 12 кнопок12 двухступенчатых кнопок · максимум команд и две скорости
Цена по запросу
Под заказ
TeleRanger · 2 скоростиПод заказ
Радиоуправление TeleRanger TR1-10D
10 двухступенчатых кнопок · расширенная раскладка команд по схеме оборудования
Цена по запросуцена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси10 кнопок (2 скорости)
Скорости2 скорости
ЗащитаПередатчик IP67 / приёмник IP66
Дальностьдо 100 м
Технические характеристики
| Кнопки | 10 двухступенчатых |
|---|---|
| Скорости | 2 скорости |
| Комплект | 1 передатчик + 1 приёмник |
| Дальность | до 100 м |
| Защита | Передатчик IP67 / приёмник IP66 |
| Питание пульта | 4 × AA |
| Питание приёмника | Hi: 28–456 В AC; Lo: 10–60 В DC (по исполнению) |
| Частота | 433/434 МГц |
| Температура | −30…+85 °C |
| Габариты пульта | 222 × 65 × 49 мм |
| Габариты приёмника | 255 × 117 × 130 мм |
| Масса пульта | 350 г |
| Масса приёмника | 900 г |
| Карта данных | e-Card |
Параметры базового исполнения по данным производителя. Питание Hi и Lo относится к разным исполнениям приёмника; нужный вариант сверяем по шильдику и фиксируем в КП.
Чем отличается от соседних моделей
| Параметр | TR1-6D — 6 кнопок | TR1-8D — 8 кнопок | TR1-10DТекущая модель | TR1-12D — 12 кнопок |
|---|---|---|---|---|
| Органы управления | 6 кнопок (2 скорости) | 8 кнопок (2 скорости) | 10 кнопок (2 скорости) | 12 кнопок (2 скорости) |
| Ступени команды | 2 скорости | 2 скорости | 2 скорости | 2 скорости |
| Пары направлений, максимум | 3 | 4 | 5 | 6 |
| Задача | Три движения TR1 со Start и EMS | Четыре двухступенчатые пары TR1 | Пять двухступенчатых пар TR1 | Максимальная карта команд TR1 |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | Передатчик IP67 / приёмник IP66 | Передатчик IP67 / приёмник IP66 | Передатчик IP67 / приёмник IP66 | Передатчик IP67 / приёмник IP66 |
Десять кнопок расширяют раскладку TR1-8D на две команды. Для каждого уровня нажатия задают действие и запрещённые сочетания, прежде чем сравнивать цену комплекта.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

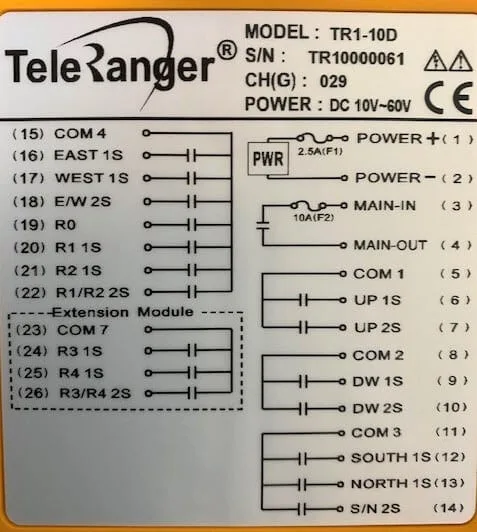

Схема подключения TR1-10D
Совместимость TR1-10D определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Характеристики TR1-10D у производителя Каталог TR1 (PDF, EN)
Запросить схему по маркировке приёмника Каталог серии не заменяет паспорт поставляемого комплекта и его схему подключения. Версию, распиновку и доступные документы согласовываем до оплаты.
Отправить схему или фото для подбораСовместимость и применение
Мостовой кран с дополнительным подъёмом: десять двухступенчатых команд TR1.
Для мостового кранаКозловой кран: до пяти пар направлений с отдельной проверкой блокировок.
Для козлового крана
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление TR1-10D — описание
TeleRanger TR1-10D имеет десять двухступенчатых кнопок и предназначен для задач с расширенной картой управления. Пять логических пар можно распределить между направлениями основного механизма, второй талью или вспомогательными функциями, но это лишь вариант проектирования, а не готовая универсальная раскладка. Каждый уровень нажатия является отдельной дискретной командой. Если оборудованию требуется аналоговое или частотно-пропорциональное задание, одной замены передатчика недостаточно: следует проверить интерфейс привода и подходящую конфигурацию всей системы.
Техническая карточка производителя TR1-10D указывает передатчик 222 × 65 × 49 мм, четыре батареи AA и приёмник 255 × 117 × 130 мм. Защита составляет IP67 и IP66 соответственно. Для десяти двухступенчатых кнопок особенно важны число выходных реле, общие контакты и ограничения на совместное включение: двадцать уровней нажатия не гарантируют двадцать независимых выходов. Две тали могут потребовать выбор механизма и дополнительные блокировки, которые нельзя предполагать без принципиальной схемы. Для магнита, грейфера, сигнала или освещения также определяют контакт и безопасное состояние после отпускания.
Перед заказом составляют матрицу состояний, где каждой ступени присвоены выход, исполнительное устройство и условие разрешения. Версию документа следует согласовать между механиком, электриком и ответственным за эксплуатацию, чтобы изменения не потерялись при монтаже. При приёмке сначала проверяют нейтральное состояние и одиночные команды, потом разрешённые сочетания и останов. Отдельный протокол полезен для двух механизмов, поскольку одинаковые стрелки могут относиться к разным объектам управления. Для расчёта TR1-10D направьте схему шкафа, напряжение, перечень функций и описание режимов. Мы сверим полноту выходов и обозначим в КП именно подтверждённое исполнение.
Вопросы о TR1-10D
Подходит ли TR1-10D для управления двумя талями?
Такая задача возможна при подходящей конфигурации приёмника и шкафа, но требует схемы выбора, совместного режима и блокировок. Само наличие десяти кнопок не гарантирует готовое управление двумя талями.
Все ли кнопки TR1-10D обязаны быть двухскоростными?
Органы управления двухступенчатые, однако назначение уровней определяется проектом. Для односкоростной вспомогательной функции второй уровень должен быть осознанно настроен или исключён, а не оставлен с неопределённым действием.
Почему для TR1-10D нужна матрица команд?
Она связывает двадцать возможных уровней нажатия с выходами, механизмами и блокировками. Такой документ уменьшает риск перепутать функции, упрощает маркировку и становится основой приёмочных испытаний после монтажа.
