Радиоуправление TeleRanger TR1-6D
6 двухступенчатых кнопок + Start + EMS · компактный пульт для трёх пар направлений
Цена по запросуцена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси6 кнопок (2 скорости)
Скорости2 скорости
ЗащитаПередатчик IP67 / приёмник IP66
Дальностьдо 100 м
Технические характеристики
| Кнопки | 6 двухступенчатых + Start + EMS |
|---|---|
| Скорости | 2 скорости |
| Комплект | 1 передатчик + 1 приёмник |
| Дальность | до 100 м |
| Защита | Передатчик IP67 / приёмник IP66 |
| Питание пульта | 2 × AA |
| Питание приёмника | Hi: 28–456 В AC; Lo: 10–60 В DC (по исполнению) |
| Частота | 433/434 МГц |
| Температура | −30…+85 °C |
| Габариты пульта | 156 × 65 × 49 мм |
| Габариты приёмника | 241 × 90 × 70 мм |
| Масса пульта | 215 г |
| Масса приёмника | 390 г |
| Карта данных | e-Card |
Параметры базового исполнения по данным производителя. Питание Hi и Lo относится к разным исполнениям приёмника; нужный вариант сверяем по шильдику и фиксируем в КП.
Чем отличается от соседних моделей
| Параметр | TR1-4D — 4 кнопки | TR1-6DТекущая модель | TR1-8D — 8 кнопок | TR1-10D — 10 кнопок |
|---|---|---|---|---|
| Органы управления | 4 кнопки (2 скорости) | 6 кнопок (2 скорости) | 8 кнопок (2 скорости) | 10 кнопок (2 скорости) |
| Ступени команды | 2 скорости | 2 скорости | 2 скорости | 2 скорости |
| Пары направлений, максимум | 2 | 3 | 4 | 5 |
| Задача | Компактный TR1 для двух движений | Три движения TR1 со Start и EMS | Четыре двухступенчатые пары TR1 | Пять двухступенчатых пар TR1 |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | Передатчик IP67 / приёмник IP66 | Передатчик IP67 / приёмник IP66 | Передатчик IP67 / приёмник IP66 | Передатчик IP67 / приёмник IP66 |
Шесть двухступенчатых кнопок дополнены Start и EMS. В отличие от TR1-8D здесь короткий корпус и два элемента AA, но на две рабочие кнопки меньше.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

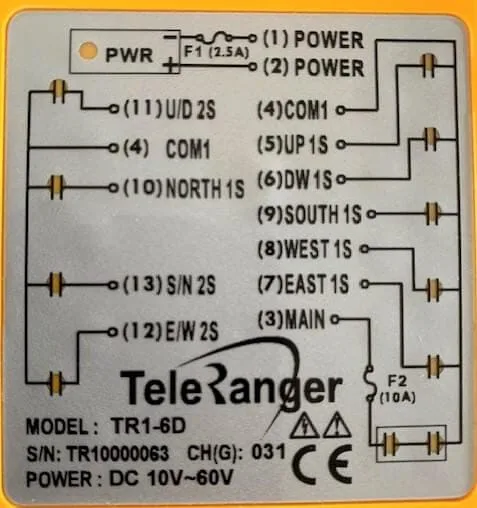

Схема подключения TR1-6D
Совместимость TR1-6D определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Характеристики TR1-6D у производителя Каталог TR1 (PDF, EN)
Запросить схему по маркировке приёмника Каталог серии не заменяет паспорт поставляемого комплекта и его схему подключения. Версию, распиновку и доступные документы согласовываем до оплаты.
Отправить схему или фото для подбораСовместимость и применение
Кран-балка: подъём, ход тали и моста с двумя ступенями TR1.
Для кран-балкиМостовой кран: три пары направлений без дополнительной оси управления.
Для мостового крана
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление TR1-6D — описание
TeleRanger TR1-6D рассчитан на шесть двухступенчатых командных кнопок, дополненных Start и аварийным остановом EMS. Шесть основных органов обычно группируют в три пары противоположных направлений, поэтому формат рассматривают для кран-балки с подъёмом и двумя осями перемещения. Первый и второй уровни каждой кнопки могут обслуживать две фиксированные скорости, если они предусмотрены системой управления крана. Передатчик не регулирует скорость непрерывно: он выдаёт согласованные ступенчатые команды, а их исполнение обеспечивает электрическая часть машины.
По данным производителя, TR1-6D сохраняет короткий корпус передатчика 156 × 65 × 49 мм и питание от двух AA, в отличие от более крупных восьмикнопочных моделей D. Защита пульта соответствует IP67, а приёмника — IP66. Start используется в предусмотренной конфигурацией последовательности запуска, EMS — для аварийного прекращения управления. Их наличие не отменяет штатные защитные цепи оборудования. При интеграции проверяют напряжение, выходы, главный контактор, концевые выключатели и блокировки встречных направлений. Назначение органов управления закрепляют в схеме и маркировке, а не определяют только по рисунку кнопок.
До заказа составьте перечень из шести направлений и укажите, где требуется первая и вторая скорость. Отдельно опишите запуск, останов и допустимые одновременные команды. После установки проводят функциональную проверку без груза, контролируют соответствие стрелок фактическому движению, работу обеих ступеней и действие EMS. Руководство серии также предусматривает регулярный осмотр передатчика и проверку аварийного останова перед работой. Если связь становится нестабильной или команды приходят с задержкой, эксплуатацию прекращают до устранения причины. Для точного предложения пришлите электрическую схему, фото прежнего приёмника и напряжение цепей управления.
Вопросы о TR1-6D
Сколько движений можно назначить на TR1-6D?
Шесть основных кнопок обычно образуют три пары противоположных направлений. Однако число управляемых механизмов и возможность одновременных команд определяются конфигурацией выходов, блокировками и электрической схемой оборудования.
Что делает кнопка EMS на TR1-6D?
EMS предназначена для аварийного прекращения радиоуправления в согласованной схеме. Она является частью системы, но не заменяет концевые выключатели, защиту приводов и остальные обязательные цепи безопасности машины.
Какие проверки нужны после монтажа TR1-6D?
Проверяют каждое направление, обе ступени, возврат после отпускания, запуск, аварийный останов и устойчивость связи. Испытания начинают без груза; эксплуатацию разрешают только после подтверждения блокировок и правильной маркировки.
