F24 · 2 скоростиПод заказ
Радиоуправление Telecrane F24-6D / A24-6D
6 кнопок · 2 скорости · ключ-старт + EMS
Шесть двухступенчатых кнопок для трёх пар направлений. Если отдельной команде нужна ещё одна клавиша, сравните F24-8D до заказа.
19 150 ₽20 500 ₽цена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси6 кнопок (2 скорости)
Скорости2 скорости
ЗащитаIP65
Дальностьдо 100 м
Технические характеристики
| Кнопки | 6 двухскоростных + ключ-старт + EMS |
|---|---|
| Скорости | 2 скорости |
| Комплект | 1 передатчик + 1 приёмник |
| Питание | 48/110/220/380 В AC или 12–24 В DC |
| Дальность | до 100 м |
| Защита | IP65 |
| Температура | −35…+75 °C |
| Питание пульта | 2 × AA, до 2 мес. |
| Сигнализация | встроенная сирена приёмника |
Чем отличается от соседних моделей
| Параметр | F24-6DТекущая модель | F24-6S — 6 кнопок | F24-8D — 8 кнопок | F24-8S — 8 кнопок |
|---|---|---|---|---|
| Органы управления | 6 кнопок (2 скорости) | 6 кнопок (1 скорость) | 8 кнопок (2 скорости) | 8 кнопок (1 скорость) |
| Ступени команды | 2 скорости | 1 скорость | 2 скорости | 1 скорость |
| Пары направлений, максимум | 3 | 3 | 4 | 4 |
| Задача | Три движения с двумя ступенями | Три пары дискретных односкоростных команд | Четыре двухступенчатые пары или дополнительные функции | Четыре односкоростные пары в серии F24 |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | IP65 | IP65 | IP65 | IP65 |
Шесть двухступенчатых кнопок подходят для трёх пар направлений с малой и основной скоростью. Для дополнительных команд сравните F24-8D, а при одной скорости — F24-6S.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

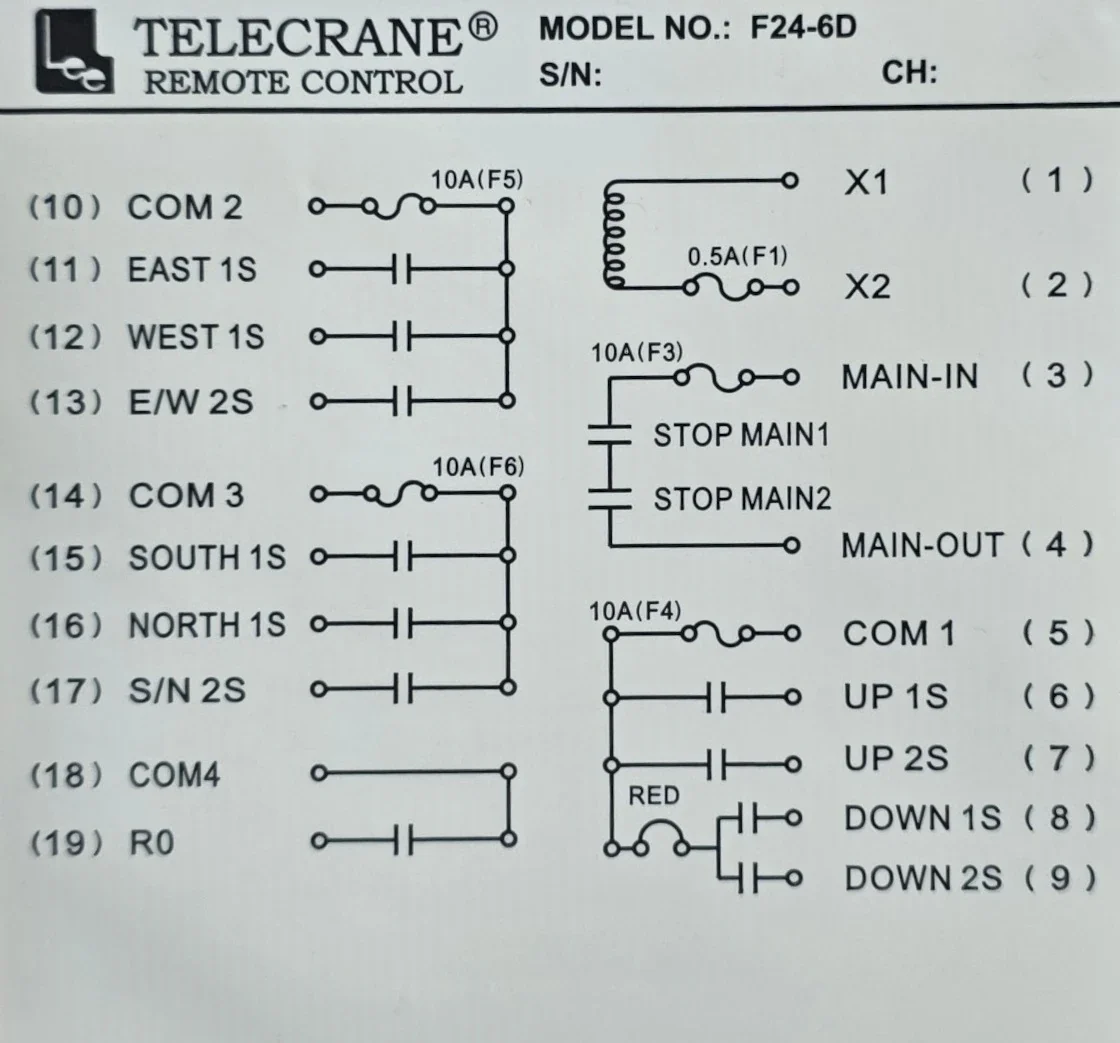

Схема подключения F24-6D
Совместимость F24-6D определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Запросить схему по маркировке приёмникаСовместимость и применение
Кран-балка: подъём, перемещение тали и моста с двумя ступенями команд.
Для кран-балкиКонсольный кран: двухступенчатые команды подъёма, тележки и поворота при соответствующих входах.
Для консольного крана
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление F24-6D — описание
Telecrane F24-6D — младшая двухскоростная конфигурация классической серии F24. Шесть командных кнопок имеют две ступени нажатия, поэтому схема может отдельно получать сигнал малого и основного хода в каждом направлении. В распространённой раскладке этого хватает на три пары движений, однако точное назначение определяется проектом крана. На передатчике также предусмотрены ключ запуска и аварийный останов EMS. Двухступенчатая кнопка даёт дискретные команды и не заменяет пропорциональный регулятор либо настройку привода.
В комплект входят один передатчик и один приёмник. Для приёмной части в каталоге перечислены 48/110/220/380 В AC и 12–24 В DC; нужное исполнение выбирают по цепям управления. Заявлены защита IP65, рабочая температура от −35 до +75 °C и дистанция до 100 метров. Заводские материалы F24 указывают корпус передатчика 186 × 61 × 51 мм, питание от двух AA и ресурс до двух месяцев при обычном режиме. Металлические экраны, интенсивность команд и состояние батарей способны уменьшить практические значения.
F24-6D выбирают, когда шести двухступенчатых клавиш достаточно и лишние команды не нужны. Запас рабочих кнопок у этой версии отсутствует. Для односкоростного крана существует F24-6S, а при четвёртой паре направлений следует сравнить F24-8D. До заказа составьте таблицу: кнопка, первая ступень, вторая ступень, выход приёмника и блокировка. Приложите схему подвесного поста, напряжение, маркировку контакторов или входов преобразователя. Мы сверим модель и укажем комплектность в предложении. Пусконаладку выполняют по очереди, сначала без рабочей нагрузки: проверяют направления, обе скорости, EMS и запрет одновременных несовместимых команд.
Вопросы о F24-6D
Сколько движений можно назначить на F24-6D?
Шесть кнопок обычно объединяют в три пары противоположных направлений. Каждая клавиша двухступенчатая. Реальное число функций зависит от раскладки, блокировок и выходов приёмника, поэтому подтверждается по электрической схеме.
Чем F24-6D отличается от односкоростного F24-6S?
У версии D две ступени каждой командной кнопки, обычно для малого и основного хода. Вариант S выдаёт одну ступень. Двигатель или преобразователь должны поддерживать выбранную логику, иначе индекс D не создаст вторую скорость.
Что нужно проверить перед монтажом F24-6D?
Проверяют напряжение приёмника, назначение всех выходов, совместимость ступеней с приводом, направления и взаимные блокировки. После подключения отдельно испытывают первую и вторую ступень каждой кнопки, а также ключ запуска и EMS.
