F24 · 2 скоростиПод заказ
Радиоуправление Telecrane F24-8D / A24-8D
8 кнопок · 2 скорости · ключ-старт + EMS
Восемь двухступенчатых кнопок: четыре пары направлений либо три пары и дополнительные функции. Назначение выходов согласуется по схеме.
22 100 ₽23 600 ₽цена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси8 кнопок (2 скорости)
Скорости2 скорости
ЗащитаIP65
Дальностьдо 100 м
Технические характеристики
| Кнопки | 8 двухскоростных + ключ-старт + EMS |
|---|---|
| Скорости | 2 скорости |
| Комплект | 1 передатчик + 1 приёмник |
| Питание | 48/110/220/380 В AC или 12–24 В DC |
| Дальность | до 100 м |
| Защита | IP65 |
| Температура | −35…+75 °C |
| Питание пульта | 2 × AA, до 2 мес. |
| Сигнализация | встроенная сирена приёмника |
Чем отличается от соседних моделей
| Параметр | F24-6D — 6 кнопок | F24-8DТекущая модель | F24-8S — 8 кнопок | F24-10D — 10 кнопок |
|---|---|---|---|---|
| Органы управления | 6 кнопок (2 скорости) | 8 кнопок (2 скорости) | 8 кнопок (1 скорость) | 10 кнопок (2 скорости) |
| Ступени команды | 2 скорости | 2 скорости | 1 скорость | 2 скорости |
| Пары направлений, максимум | 3 | 4 | 4 | 5 |
| Задача | Три движения с двумя ступенями | Четыре двухступенчатые пары или дополнительные функции | Четыре односкоростные пары в серии F24 | Расширенная двухступенчатая карта команд |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | IP65 | IP65 | IP65 | IP65 |
В отличие от F24-6D здесь восемь рабочих кнопок. Они нужны, если шести команд недостаточно; десятикнопочный F24-10D рассматривают для ещё более полной карты управления.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

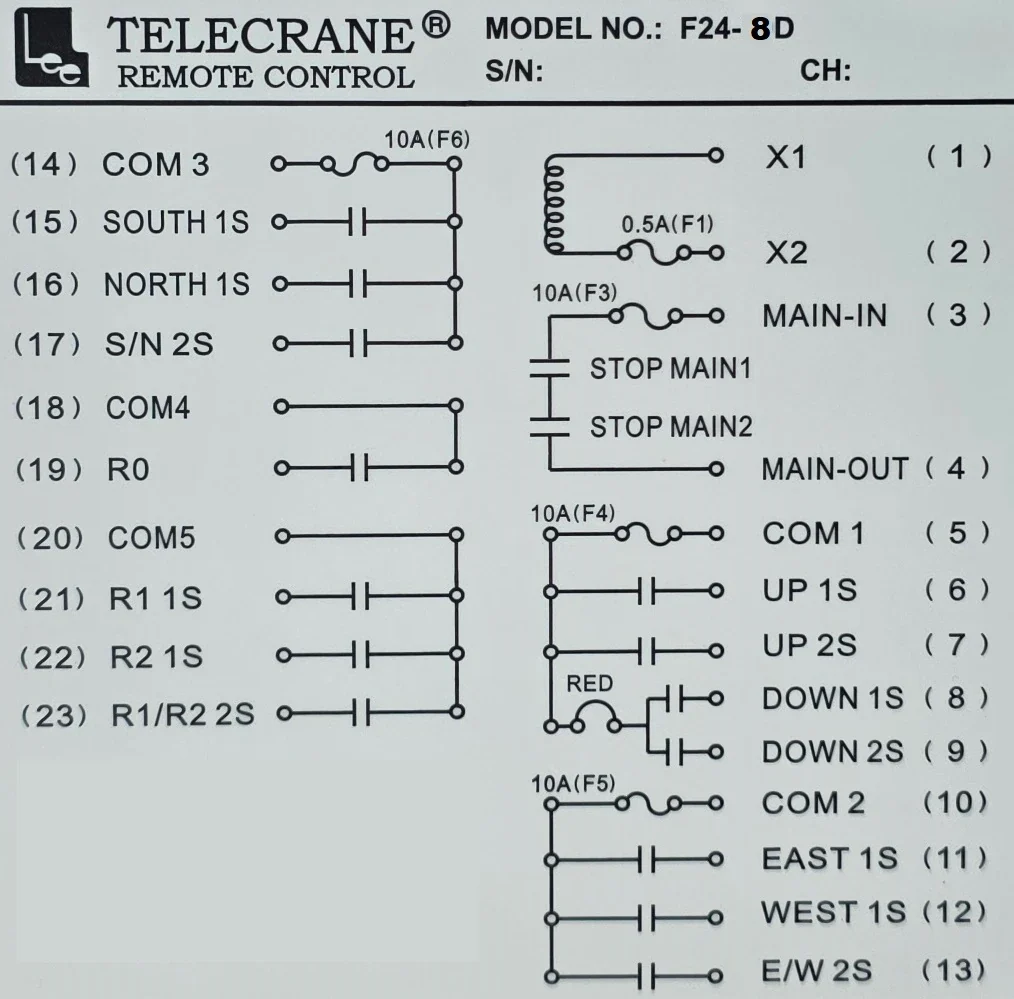

Схема подключения F24-8D
Совместимость F24-8D определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Запросить схему по маркировке приёмникаСовместимость и применение
Мостовой кран: три основных движения и дополнительная пара команд по проекту.
Для мостового кранаКонсольный кран: двухступенчатые движения и согласованные вспомогательные функции.
Для консольного крана
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление F24-8D — описание
F24-8D занимает среднее положение в кнопочной линейке F24: восемь рабочих клавиш позволяют построить до четырёх пар двухступенчатых направлений. Для мостового крана это может быть подъём, тележка, мост и ещё одна предусмотренная проектом функция, но универсальной раскладки нет. Каждая кнопка различает две ступени нажатия, а ключ-старт и EMS вынесены отдельно. Такой набор оправдан, когда оператору нужно точное позиционирование на малой скорости и переход к основному ходу без смены органа управления.
Передатчик серии F24 выполнен в корпусе 186 × 61 × 51 мм и питается от двух элементов AA. Производитель заявляет до двух месяцев работы в нормальном режиме; на объекте срок зависит от сменности, температуры и батарей. Для карточки F24-8D указаны IP65, диапазон −35…+75 °C и связь до 100 метров. Приёмник комплектуется под 48, 110, 220 или 380 В AC либо 12–24 В DC. Эти значения относятся к доступным исполнениям, поэтому нельзя подключать выбранную наугад версию к другой цепи.
Восемь кнопок полезны только при заранее описанной логике. Сирена, магнит, освещение или выбор механизма могут занимать отдельные команды и менять привычное деление на пары. Подготовьте функциональную таблицу и отметьте, где нужна вторая ступень, какие команды фиксируемые, а какие должны действовать только при удержании. Для расчёта также нужны напряжение управления, схема старого поста и фотографии шильдиков. Мы проверим исполнение и оформим спецификацию. После монтажа электрик подтверждает соответствие подписей, запрещённые сочетания и поведение обеих ступеней; только затем комплект передают в штатную эксплуатацию.
Вопросы о F24-8D
Подойдёт ли F24-8D для четырёх движений?
Восемь командных кнопок позволяют составить четыре противоположные пары, если схема не расходует клавиши на другие функции. Каждая пара может иметь две ступени. Итоговую раскладку подтверждают по проекту крана.
Можно ли одну кнопку F24-8D назначить на сирену?
Программируемые функции зависят от исполнения и схемы. Если отдельная клавиша занята сиреной или другой командой, доступное число пар движений уменьшается. Назначение следует согласовать до маркировки и подключения.
Как выбирается напряжение приёмника F24-8D?
По фактическому напряжению командных цепей. Каталог предусматривает 48/110/220/380 В переменного тока и 12–24 В постоянного. Значение подтверждают схемой или измерением специалиста и фиксируют в заказной спецификации.
