F24 · 1 скоростьПод заказ

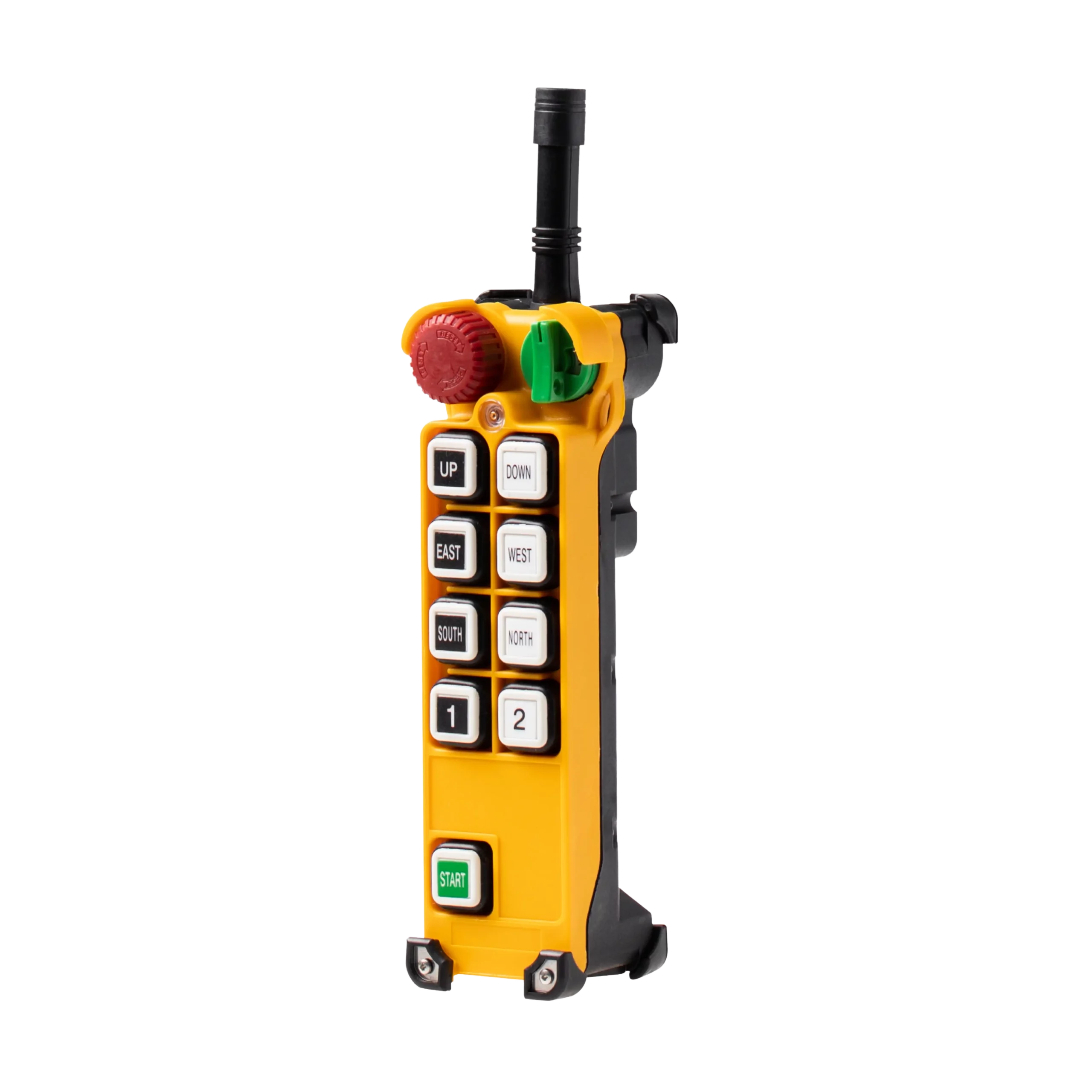

Радиоуправление Telecrane F24-8S / A24-8S
8 кнопок · 1 скорость · ключ-старт + EMS
22 100 ₽23 600 ₽цена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси8 кнопок (1 скорость)
Скорости1 скорость
ЗащитаIP65
Дальностьдо 100 м
Технические характеристики
| Кнопки | 8 односкоростных + ключ-старт + EMS |
|---|---|
| Скорости | 1 скорость |
| Комплект | 1 передатчик + 1 приёмник |
| Питание | 48/110/220/380 В AC или 12–24 В DC |
| Дальность | до 100 м |
| Защита | IP65 |
| Температура | −35…+75 °C |
Чем отличается от соседних моделей
| Параметр | F24-6S — 6 кнопок | F24-8D — 8 кнопок | F24-8SТекущая модель | F24-10S — 10 кнопок |
|---|---|---|---|---|
| Органы управления | 6 кнопок (1 скорость) | 8 кнопок (2 скорости) | 8 кнопок (1 скорость) | 10 кнопок (1 скорость) |
| Ступени команды | 1 скорость | 2 скорости | 1 скорость | 1 скорость |
| Пары направлений, максимум | 3 | 4 | 4 | 5 |
| Задача | Три пары дискретных односкоростных команд | Четыре двухступенчатые пары или дополнительные функции | Четыре односкоростные пары в серии F24 | Пять пар односкоростных команд |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | IP65 | IP65 | IP65 | IP65 |
Восемь одноступенчатых кнопок дают больше отдельных функций, чем F24-6S. Если одна кнопка должна включать малую и основную скорость, нужен вариант D, а не дополнительная клавиша S.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

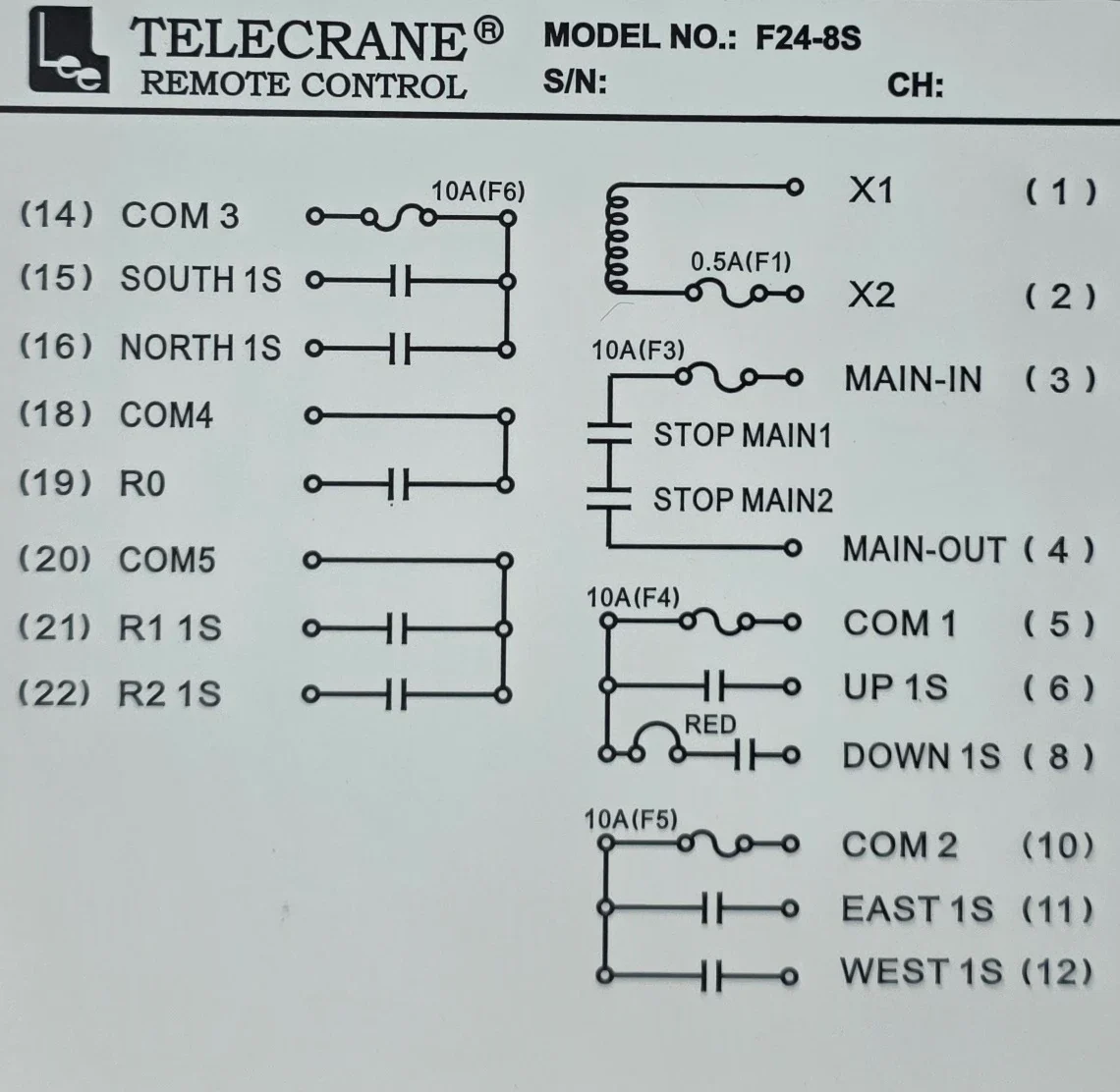

Схема подключения F24-8S
Совместимость F24-8S определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Запросить схему по маркировке приёмникаСовместимость и применение
Мостовой кран: четыре пары направлений с одной ступенью на каждую команду.
Для мостового кранаКонсольный кран: односкоростные движения и отдельные вспомогательные функции.
Для консольного крана
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление F24-8S — описание
Telecrane F24-8S предлагает восемь односкоростных командных кнопок в корпусе серии F24. В простой раскладке это четыре пары направлений, но на практике отдельная клавиша может использоваться для предусмотренной проектом вспомогательной функции. Модель выбирают тогда, когда количество дискретных сигналов важнее двухступенчатого управления: привод получает одну команду на каждое направление, а малый ход не требуется. Ключ запуска и EMS дополняют панель и должны быть учтены в процедуре допуска оператора к работе.
Восемь клавиш повышают требования к маркировке. Надписи должны однозначно различать механизм, направление и режим, особенно если рядом расположены похожие команды двух талей. Приёмник заказывается под 48, 110, 220 или 380 В AC либо 12–24 В DC. Для F24-8S заявлены IP65, дальность до 100 метров и температура −35…+75 °C. Два элемента AA питают передатчик; ожидаемый ресурс зависит от интенсивности смен и условий хранения. Показатель «до двух месяцев» является заводским ориентиром для нормальной эксплуатации.
До выбора между F24-8S и F24-8D проверьте, сколько входов реально имеет каждая ось. Если малая и основная скорость включаются отдельными сигналами, односкоростный вариант не воспроизведёт эту логику. Если же все команды одноступенчатые, версия S избавляет оператора от неиспользуемого второго нажатия. Для расчёта подготовьте перечень восьми функций, схему блокировок, напряжение и фотографию действующей панели. Мы сопоставим данные с приёмником и укажем раскладку в КП. Пусконаладчик подтверждает подписи, направления и останов, а не ограничивается проверкой включения питания. Так снижается риск ошибочной команды.
Вопросы о F24-8S
Сколько односкоростных команд даёт F24-8S?
Передатчик имеет восемь рабочих кнопок с одной ступенью. Их можно объединить в четыре пары направлений или распределить иначе по проекту. Ключ и EMS не входят в эти восемь командных позиций.
Подходит ли F24-8S для крана с малой скоростью?
Только если малая скорость формируется независимо и пульту не требуется выдавать отдельную вторую команду. Для двух дискретных ступеней на одной клавише предназначен F24-8D; соответствие проверяют по входной схеме.
Почему важно согласовать маркировку F24-8S?
При восьми клавишах похожие функции легко перепутать, особенно на кране с несколькими механизмами. Подписи и расположение фиксируют заранее, затем сопоставляют с фактическими выходами приёмника во время испытаний.
