F24 · 1 скоростьПод заказ

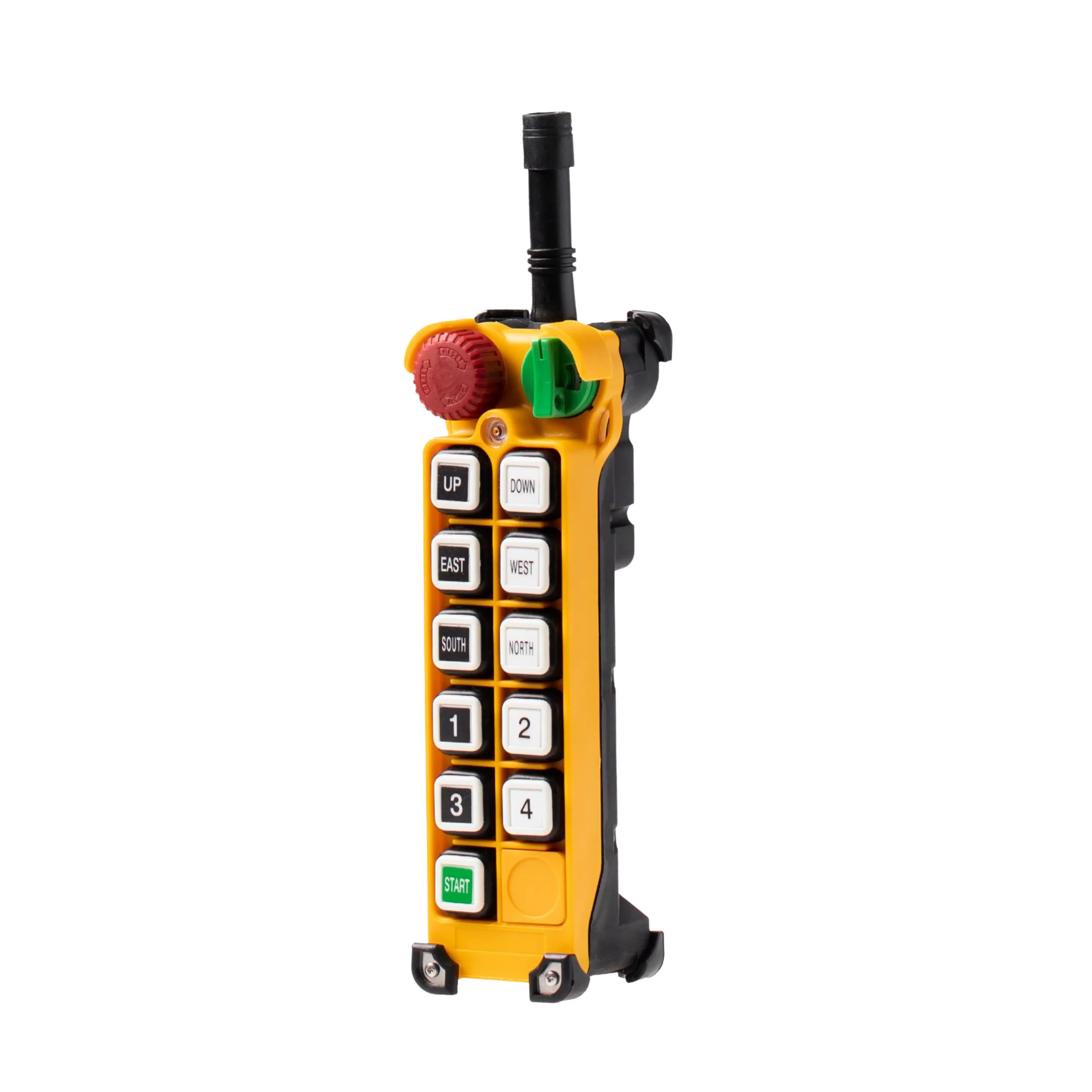

Радиоуправление Telecrane F24-10S / A24-10S
10 кнопок · 1 скорость · ключ-старт + EMS
26 050 ₽27 900 ₽цена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси10 кнопок (1 скорость)
Скорости1 скорость
ЗащитаIP65
Дальностьдо 100 м
Технические характеристики
| Кнопки | 10 односкоростных + ключ-старт + EMS |
|---|---|
| Скорости | 1 скорость |
| Комплект | 1 передатчик + 1 приёмник |
| Питание | 48/110/220/380 В AC или 12–24 В DC |
| Дальность | до 100 м |
| Защита | IP65 |
| Температура | −35…+75 °C |
Чем отличается от соседних моделей
| Параметр | F24-8S — 8 кнопок | F24-10D — 10 кнопок | F24-10SТекущая модель | F24-12S — 12 кнопок |
|---|---|---|---|---|
| Органы управления | 8 кнопок (1 скорость) | 10 кнопок (2 скорости) | 10 кнопок (1 скорость) | 12 кнопок (1 скорость) |
| Ступени команды | 1 скорость | 2 скорости | 1 скорость | 1 скорость |
| Пары направлений, максимум | 4 | 5 | 5 | 6 |
| Задача | Четыре односкоростные пары в серии F24 | Расширенная двухступенчатая карта команд | Пять пар односкоростных команд | Максимальная односкоростная раскладка F24 |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | IP65 | IP65 | IP65 | IP65 |
Десять клавиш предназначены для широкой дискретной раскладки без второго уровня нажатия. Две дополнительные кнопки относительно F24-8S полезны только при наличии соответствующих входов машины.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

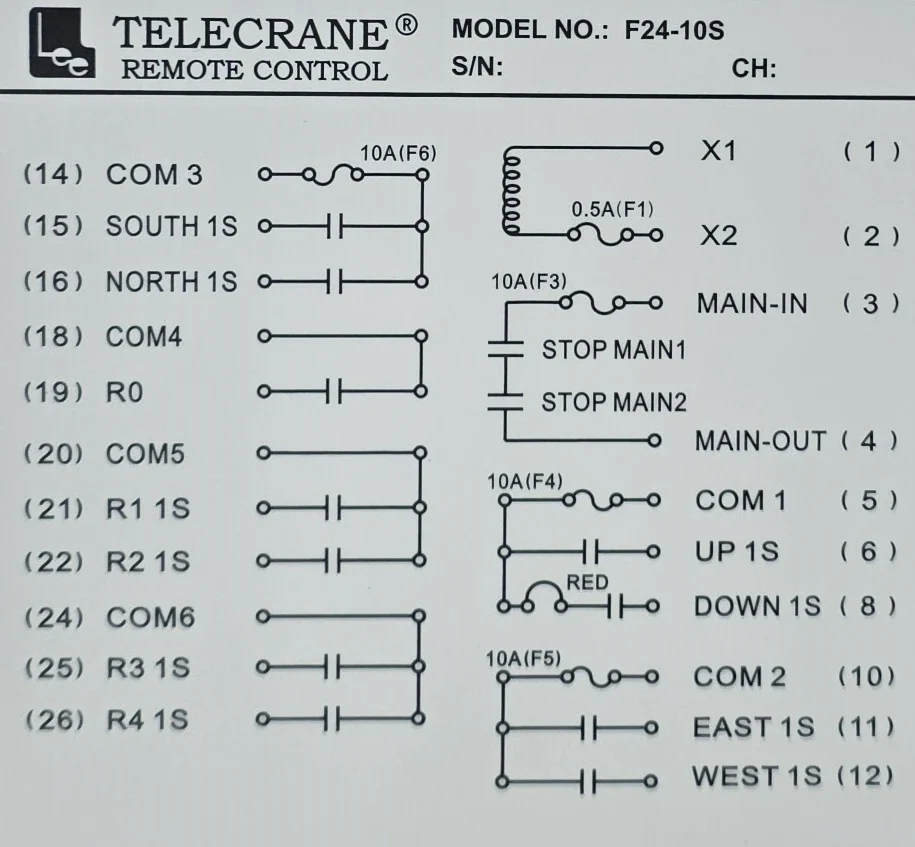

Схема подключения F24-10S
Совместимость F24-10S определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Запросить схему по маркировке приёмникаСовместимость и применение
Мостовой кран с дополнительным подъёмом: до пяти односкоростных пар.
Для мостового кранаКозловой кран: отдельные дискретные команды оснастки и основных движений.
Для козлового крана
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление F24-10S — описание
F24-10S предназначен для оборудования с большим количеством одноступенчатых команд. Десять рабочих кнопок можно распределить на пять пар направлений или смешать парные движения с отдельными функциями. Такая конфигурация встречается у механизмов с двумя подъёмами, поворотом, захватом или технологической оснасткой, но карточка не задаёт готовую схему. Все команды односкоростные: сила нажатия не выбирает другой ход. Ключ-старт и аварийный останов EMS остаются самостоятельными элементами управления.
Расширенная панель требует продуманной группировки. Связанные направления лучше располагать последовательно, а выбор механизма и вспомогательные сигналы обозначать так, чтобы их нельзя было принять за движение. Система включает передатчик и приёмник. Варианты питания последнего: 48/110/220/380 В AC или 12–24 В DC. Каталог указывает корпус IP65, работу при −35…+75 °C и дистанцию до 100 метров. Передатчик использует два AA; состояние батарей рекомендуется контролировать в рамках обслуживания, не дожидаясь отказа в середине смены.
F24-10S не стоит выбирать только потому, что десять больше восьми. Сначала посчитайте реальные сигналы, включая сирену, выбор тали и разрешения, затем проверьте, нужна ли где-либо вторая ступень. Для F24-10D структура панели похожа, но логика клавиш и число задействованных выходов отличаются. Отправьте нам таблицу команд, напряжение, электрическую схему и требования к надписям. После сверки мы оформим точный состав. Порядок испытаний заранее согласуют с ответственным специалистом. Монтажник должен протестировать не только каждую кнопку отдельно, но и запрещённые сочетания, возврат после отпускания и работу EMS в любом активном режиме.
Вопросы о F24-10S
Для чего нужны десять кнопок F24-10S?
Они предназначены для расширенного набора односкоростных команд: до пяти противоположных пар либо комбинации движений и вспомогательных функций. Итоговое распределение зависит от схемы приёмника и крана.
Можно ли заменить F24-10D на F24-10S?
Только если электрическая схема не требует второй ступени ни на одной командной кнопке. У версии S один выходной режим на нажатие; замена способна убрать малый ход и изменить привычную логику оператора.
Как проверяют F24-10S после подключения?
Последовательно испытывают десять назначенных функций, соответствие маркировке, взаимные блокировки, возврат команд после отпускания, ключ запуска и EMS. Для сложной панели результаты лучше фиксировать в подписанном протоколе.
