Радиоуправление Telecrane F24-10D / A24-10D
10 кнопок · 2 скорости · ключ-старт + EMS
Десять двухступенчатых кнопок для расширенной схемы. Часть клавиш может занимать вспомогательная функция, поэтому важен список команд, а не только число механизмов.
26 050 ₽27 900 ₽цена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси10 кнопок (2 скорости)
Скорости2 скорости
ЗащитаIP65
Дальностьдо 100 м
Технические характеристики
| Кнопки | 10 двухскоростных + ключ-старт + EMS |
|---|---|
| Скорости | 2 скорости |
| Комплект | 1 передатчик + 1 приёмник |
| Питание | 48/110/220/380 В AC или 12–24 В DC |
| Дальность | до 100 м |
| Защита | IP65 |
| Температура | −35…+75 °C |
| Питание пульта | 2 × AA, до 2 мес. |
Чем отличается от соседних моделей
| Параметр | F24-8D — 8 кнопок | F24-10DТекущая модель | F24-10S — 10 кнопок | F24-12D — 12 кнопок |
|---|---|---|---|---|
| Органы управления | 8 кнопок (2 скорости) | 10 кнопок (2 скорости) | 10 кнопок (1 скорость) | 12 кнопок (2 скорости) |
| Ступени команды | 2 скорости | 2 скорости | 1 скорость | 2 скорости |
| Пары направлений, максимум | 4 | 5 | 5 | 6 |
| Задача | Четыре двухступенчатые пары или дополнительные функции | Расширенная двухступенчатая карта команд | Пять пар односкоростных команд | До шести двухступенчатых пар |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | IP65 | IP65 | IP65 | IP65 |
Десять кнопок дают место для пяти пар направлений либо движений и вспомогательных функций. По сравнению с F24-8D добавлены две клавиши; если нужны все шесть пар, сравните F24-12D.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

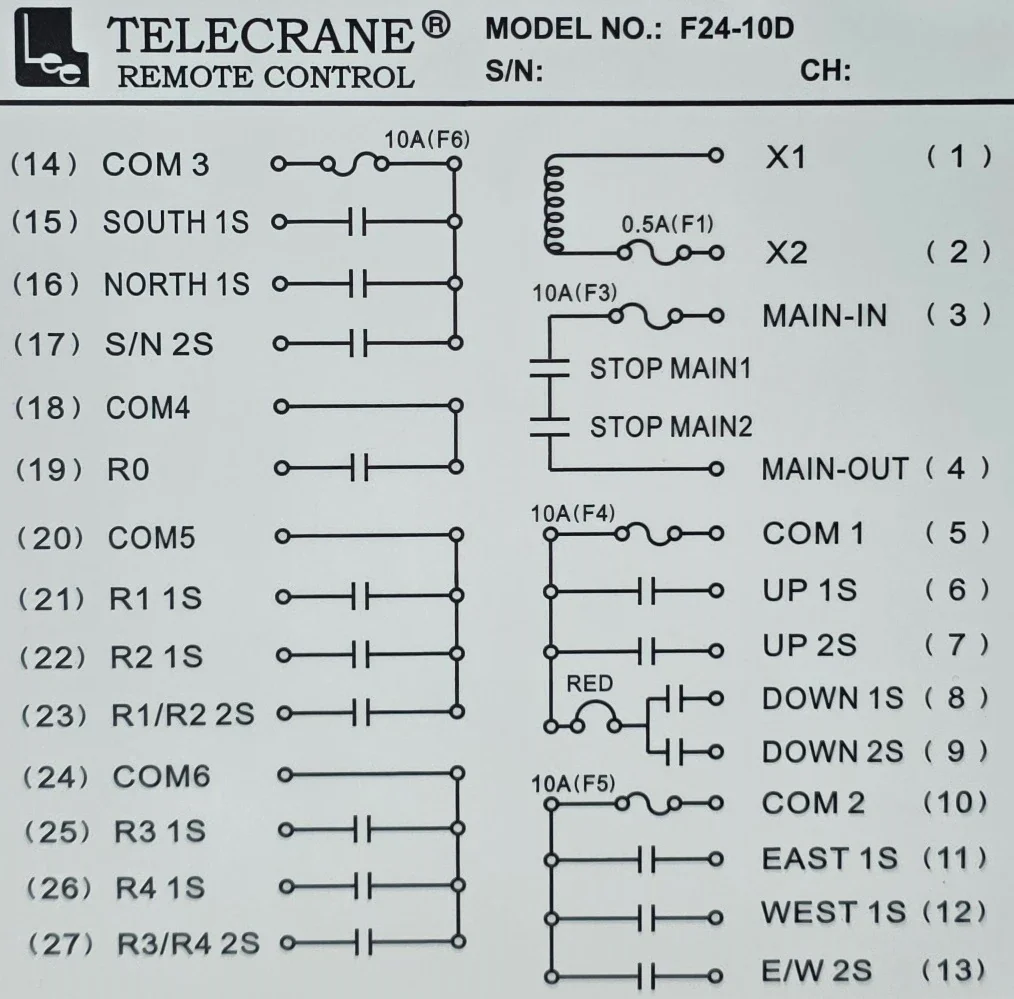

Схема подключения F24-10D
Совместимость F24-10D определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Запросить схему по маркировке приёмникаСовместимость и применение
Мостовой кран с дополнительным механизмом: отдельные команды основного и вспомогательного подъёма.
Для мостового кранаКозловой кран: расширенная раскладка, где восьми двухступенчатых кнопок недостаточно.
Для козлового крана
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление F24-10D — описание
F24-10D рассчитан на расширенную двухскоростную схему с десятью командными кнопками. Их можно организовать как пять пар направлений либо отдать часть клавиш отдельным функциям, если это допускает конфигурация. Такой запас требуется кранам с дополнительным подъёмом, поворотом, захватом или другой оснасткой, но сам пульт не определяет технологию машины. Все десять клавиш двухступенчатые; ключ запуска и аварийный останов EMS являются отдельными органами. Логику каждой ступени необходимо описать до программирования и маркировки.
Паспортные ориентиры локальной карточки: IP65, температура от −35 до +75 °C и дальность до 100 метров. Один передатчик поставляется с одним приёмником, который выбирается для 48/110/220/380 В AC либо 12–24 В DC. Ручной пульт F24 использует два AA, а заводской срок их работы указан до двух месяцев при нормальной нагрузке. При десяти кнопках особенно важно заранее продумать читаемые подписи и порядок команд: физическая возможность запрограммировать функцию не означает, что она будет безопасна и понятна оператору.
Подбор F24-10D лучше начинать с таблицы сигналов, а не с фотографии похожего крана. Для каждого направления укажите малую и основную скорость, тип контакта, разрешающие условия и взаимные блокировки. Отдельно перечислите команды, которые не образуют пару: звуковой сигнал, выбор механизма или другие проектные функции. Мы сопоставим перечень с доступным исполнением и сформируем КП с актуальной ценой. Приёмочные испытания проводят по утверждённой программе, проверяя комбинации, которые не должны включаться вместе. Если десяти клавиш недостаточно, переходят к F24-12D; если две остаются невостребованными, возможно, рациональнее F24-8D.
Вопросы о F24-10D
Когда стоит выбирать F24-10D вместо F24-8D?
Когда подтверждённая функциональная таблица требует более восьми командных кнопок: например, из-за пятой пары направлений или отдельных вспомогательных сигналов. Решение принимают после подсчёта выходов и блокировок.
Обязательно ли использовать все десять кнопок F24-10D?
Нет, но постоянный значительный запас может указывать на избыточную модель. Незадействованные клавиши должны быть понятным образом оформлены, чтобы оператор не ожидал от них функции и не путался при работе.
Какие документы подготовить для раскладки F24-10D?
Нужны электрическая схема поста, перечень механизмов, таблица первой и второй ступени, напряжение управления и требования к обозначениям. При замене также полезны фотографии клемм приёмника и шильдика старой системы.
