F24 · 2 скоростиПод заказ
Радиоуправление Telecrane F24-12D / A24-12D
12 кнопок · 2 скорости · ключ-старт + EMS
27 950 ₽29 900 ₽цена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси12 кнопок (2 скорости)
Скорости2 скорости
ЗащитаIP65
Дальностьдо 100 м
Технические характеристики
| Кнопки | 12 двухскоростных + ключ-старт + EMS |
|---|---|
| Скорости | 2 скорости |
| Комплект | 1 передатчик + 1 приёмник |
| Питание | 48/110/220/380 В AC или 12–24 В DC |
| Дальность | до 100 м |
| Защита | IP65 |
| Температура | −35…+75 °C |
| Питание пульта | 2 × AA, до 2 мес. |
Чем отличается от соседних моделей
| Параметр | F24-10D — 10 кнопок | F24-10S — 10 кнопок | F24-12DТекущая модель | F24-12S — 12 кнопок |
|---|---|---|---|---|
| Органы управления | 10 кнопок (2 скорости) | 10 кнопок (1 скорость) | 12 кнопок (2 скорости) | 12 кнопок (1 скорость) |
| Ступени команды | 2 скорости | 1 скорость | 2 скорости | 1 скорость |
| Пары направлений, максимум | 5 | 5 | 6 | 6 |
| Задача | Расширенная двухступенчатая карта команд | Пять пар односкоростных команд | До шести двухступенчатых пар | Максимальная односкоростная раскладка F24 |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | IP65 | IP65 | IP65 | IP65 |
Двенадцать рабочих клавиш — самая полная кнопочная раскладка классической F24 в каталоге. В отличие от F24-12S каждая кнопка имеет вторую ступень; её назначение закрепляют в карте выходов.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

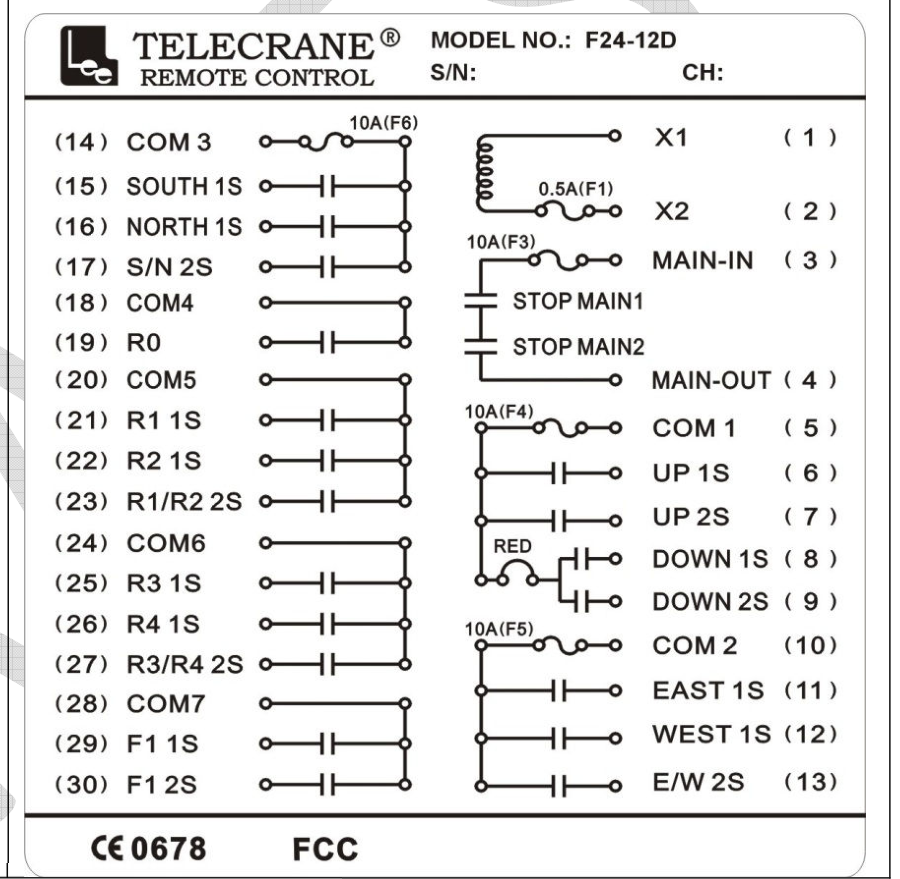

Схема подключения F24-12D
Совместимость F24-12D определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Запросить схему по маркировке приёмникаСовместимость и применение
Мостовой кран с несколькими механизмами: до шести пар при согласованной логике блокировок.
Для мостового кранаКозловой кран со вспомогательной оснасткой: раздельные команды движения и дополнительных механизмов.
Для козлового крана
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление F24-12D — описание
F24-12D предоставляет двенадцать двухступенчатых командных кнопок — максимальное число в представленной классической линейке F24. Теоретически это до шести противоположных пар, но сложные краны часто расходуют органы управления иначе: на выбор тали, звуковую сигнализацию, захват или разрешение отдельной операции. Поэтому модель адресована не просто «большому крану», а подробно описанной системе с множеством сигналов. Ключ запуска и EMS дополняют рабочую панель, но не занимают двенадцать командных позиций.
Приёмник доступен под 48, 110, 220 и 380 В AC либо 12–24 В DC. Каталог фиксирует дальность до 100 метров, корпус IP65 и эксплуатацию при −35…+75 °C. Передатчик работает от двух AA; нормальный ориентир производителя для F24 — до двух месяцев. Чем больше функций вынесено на один пульт, тем важнее эргономика: подписи должны читаться в рабочем положении, связанные команды располагаться последовательно, а опасные сочетания блокироваться электрической схемой, а не внимательностью оператора.
Для заказа F24-12D требуется полноценная карта ввода-вывода. В ней отмечают обе ступени каждой клавиши, тип команды, нужный выход реле, взаимные запреты и состояние после отпускания. Одной фразы «двенадцать кнопок на две скорости» недостаточно для корректной поставки. Это требует дисциплины. Мы проверим данные, исполнение питания и состав комплекта, затем зафиксируем параметры в коммерческом предложении. На этапе пусконаладки удобно использовать подписанный протокол: специалист и ответственное лицо последовательно подтверждают все функции. Если несколько кнопок остаются без назначения, следует повторно сравнить F24-10D, чтобы не усложнять работу и обслуживание без необходимости.
Вопросы о F24-12D
Сколько пар движений поддерживает F24-12D?
При попарном назначении двенадцать клавиш дают до шести направленных функций, каждая с двумя ступенями. Если часть кнопок используется для выбора режима или отдельной команды, число полноценных пар уменьшается.
Почему для F24-12D нужна карта ввода-вывода?
Большое число команд повышает риск неоднозначной раскладки. Карта связывает кнопку, обе ступени, релейный выход и блокировки, поэтому поставщик, монтажник и эксплуатирующая организация проверяют одну и ту же логику.
Можно ли выбрать F24-12D с запасом на будущее?
Можно оставить предусмотренный проектом резерв, но его назначение и маркировку нужно оформить заранее. Если несколько кнопок постоянно пустуют, более компактная F24-10D может быть понятнее оператору и проще в обслуживании.
