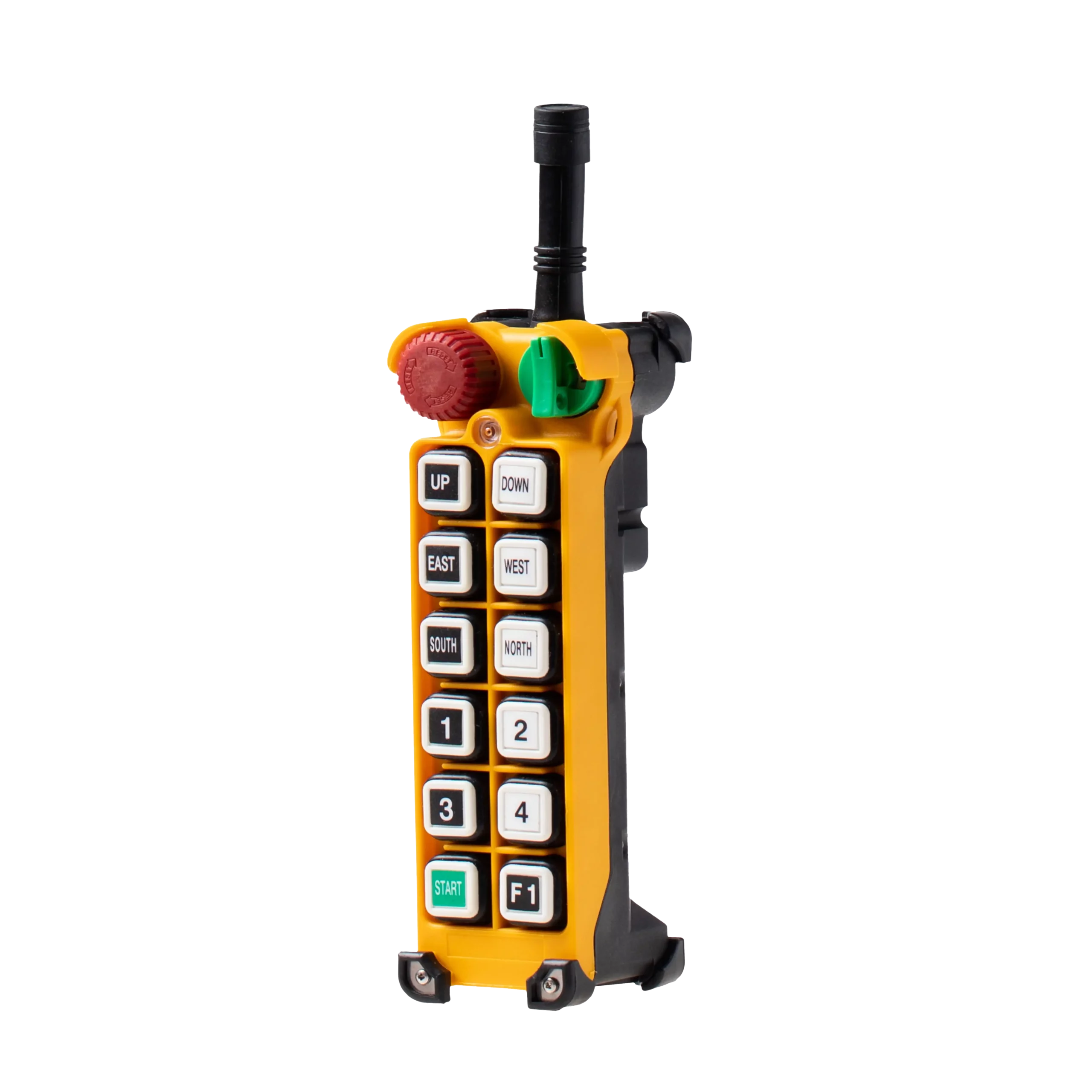

Радиоуправление Telecrane F24-12S / A24-12S
12 кнопок · 1 скорость · ключ-старт + EMS
27 950 ₽29 900 ₽цена без НДС · уточняется в счёте
Срок и состав поставки согласуем до оплаты. Условия поставки
Кнопки / оси12 кнопок (1 скорость)
Скорости1 скорость
ЗащитаIP65
Дальностьдо 100 м
Технические характеристики
| Кнопки | 12 односкоростных + ключ-старт + EMS |
|---|---|
| Скорости | 1 скорость |
| Комплект | 1 передатчик + 1 приёмник |
| Питание | 48/110/220/380 В AC или 12–24 В DC |
| Дальность | до 100 м |
| Защита | IP65 |
| Температура | −35…+75 °C |
Чем отличается от соседних моделей
| Параметр | F24-10D — 10 кнопок | F24-10S — 10 кнопок | F24-12D — 12 кнопок | F24-12SТекущая модель |
|---|---|---|---|---|
| Органы управления | 10 кнопок (2 скорости) | 10 кнопок (1 скорость) | 12 кнопок (2 скорости) | 12 кнопок (1 скорость) |
| Ступени команды | 2 скорости | 1 скорость | 2 скорости | 1 скорость |
| Пары направлений, максимум | 5 | 5 | 6 | 6 |
| Задача | Расширенная двухступенчатая карта команд | Пять пар односкоростных команд | До шести двухступенчатых пар | Максимальная односкоростная раскладка F24 |
| Комплект | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник | 1 передатчик + 1 приёмник |
| Защита | IP65 | IP65 | IP65 | IP65 |
Двенадцать одноступенчатых клавиш позволяют разместить до шести противоположных пар. Если часть клавиш не используется, F24-10S или F24-8S может быть удобнее для оператора.
Пары направлений показаны для раскладки, в которой каждой паре выделены две кнопки. Вспомогательные функции могут занимать часть клавиш. Совместимость определяют схема, выходы и блокировки, а не грузоподъёмность крана.

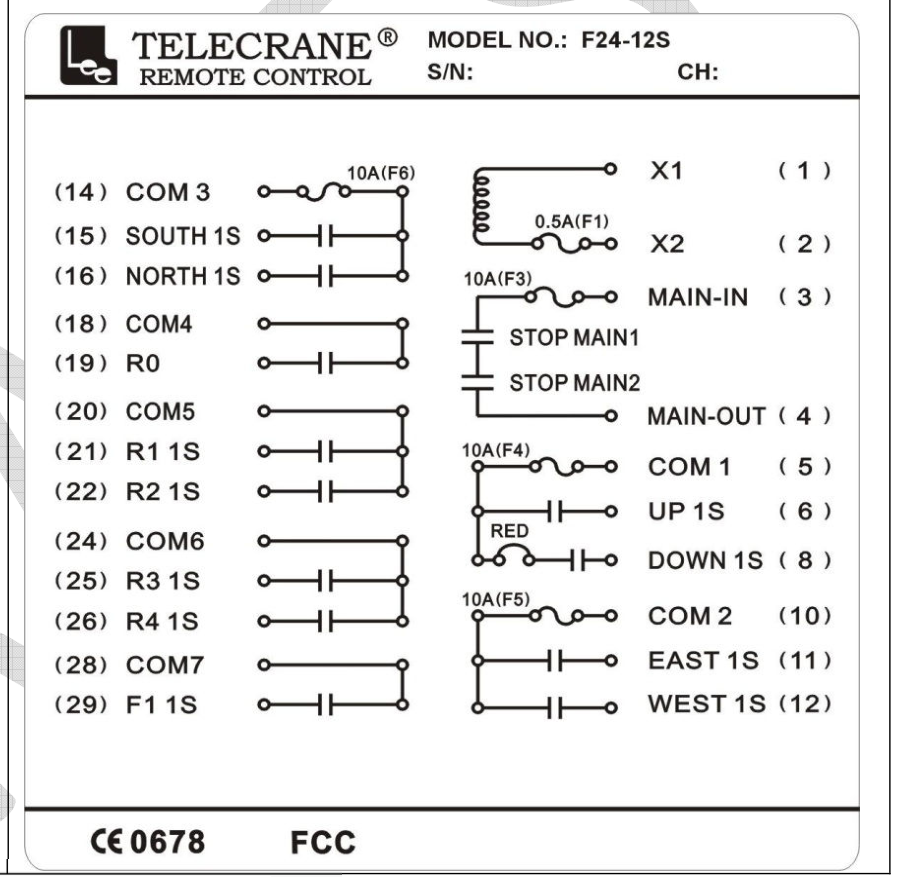

Схема подключения F24-12S
Совместимость F24-12S определяется электрической схемой оборудования. До заказа проверяются напряжение цепей управления, число и тип выходов, блокировки, останов и требуемая раскладка команд. Исполнение приёмника, комплектность и доступные документы фиксируем в коммерческом предложении. Монтаж и ввод в эксплуатацию должен выполнять квалифицированный специалист с функциональной проверкой всех команд.
Запросить схему по маркировке приёмникаСовместимость и применение
Мостовой кран с несколькими механизмами: двенадцать односкоростных команд.
Для мостового кранаКозловой кран с оснасткой: полная дискретная карта без второй ступени кнопок.
Для козлового крана
Это сценарии подбора, а не подтверждение совместимости с любым оборудованием данного типа. Исполнение, напряжение и назначение выходов согласуем до оплаты.
Радиоуправление F24-12S — описание
F24-12S — наиболее ёмкая односкоростная конфигурация классической серии F24. Двенадцать командных клавиш дают место для шести противоположных пар либо сложной комбинации движений, выбора механизмов и вспомогательных сигналов. У каждой кнопки одна ступень, поэтому модель предназначена для дискретной схемы без отдельного малого хода на том же органе управления. Большое число клавиш не делает пульт универсальным: для каждой позиции требуется определённое назначение, понятная подпись и электрически реализованная блокировка.
Аппаратная карточка содержит один передатчик и один приёмник. Питание приёмной части выбирают из 48/110/220/380 В переменного тока либо 12–24 В постоянного. Заявлены IP65, до 100 метров и диапазон температур −35…+75 °C. Два элемента AA обеспечивают питание ручного пульта; фактический интервал замены зависит от нагрузки. При двенадцати командах полезно заранее оценить, сможет ли оператор без задержки различать соседние кнопки в перчатках, при плохом освещении и в нештатной ситуации.
Заказ F24-12S начинается с функциональной матрицы. В неё включают обозначение кнопки, выход приёмника, назначение, тип действия и несовместимые команды. Перечень хранят вместе с технической документацией. Отдельно проверяют, не требуется ли двум или трём ключевым движениям двухступенчатый режим: в таком случае правильнее F24-12D либо другая согласованная конфигурация. Мы изучим схему, напряжение и маркировку существующего оборудования, затем оформим предложение. При вводе в эксплуатацию все двенадцать функций проходят проверку по протоколу. Неиспользуемые клавиши должны быть явно обозначены; если их много, более компактная модель снизит риск ошибки и упростит обучение персонала.
Вопросы о F24-12S
Чем F24-12S отличается от F24-12D?
Обе версии имеют двенадцать рабочих кнопок, но у S каждая команда одноступенчатая. В D предусмотрены две ступени нажатия. Поэтому они требуют разного количества сигналов и разной схемы управления.
Обязательно ли задействовать все кнопки F24-12S?
Нет, но пустые позиции нужно явно оформить и учесть в инструкции оператора. Если свободных клавиш много и расширение не предусмотрено проектом, F24-10S или F24-8S может быть понятнее.
Какие данные нужны для двенадцатикнопочного пульта?
Нужна полная матрица команд и выходов, напряжение приёмника, схема блокировок, требования к маркировке и фотографии прежнего управления. Для сложной машины устного перечня движений недостаточно для безопасного подбора.
